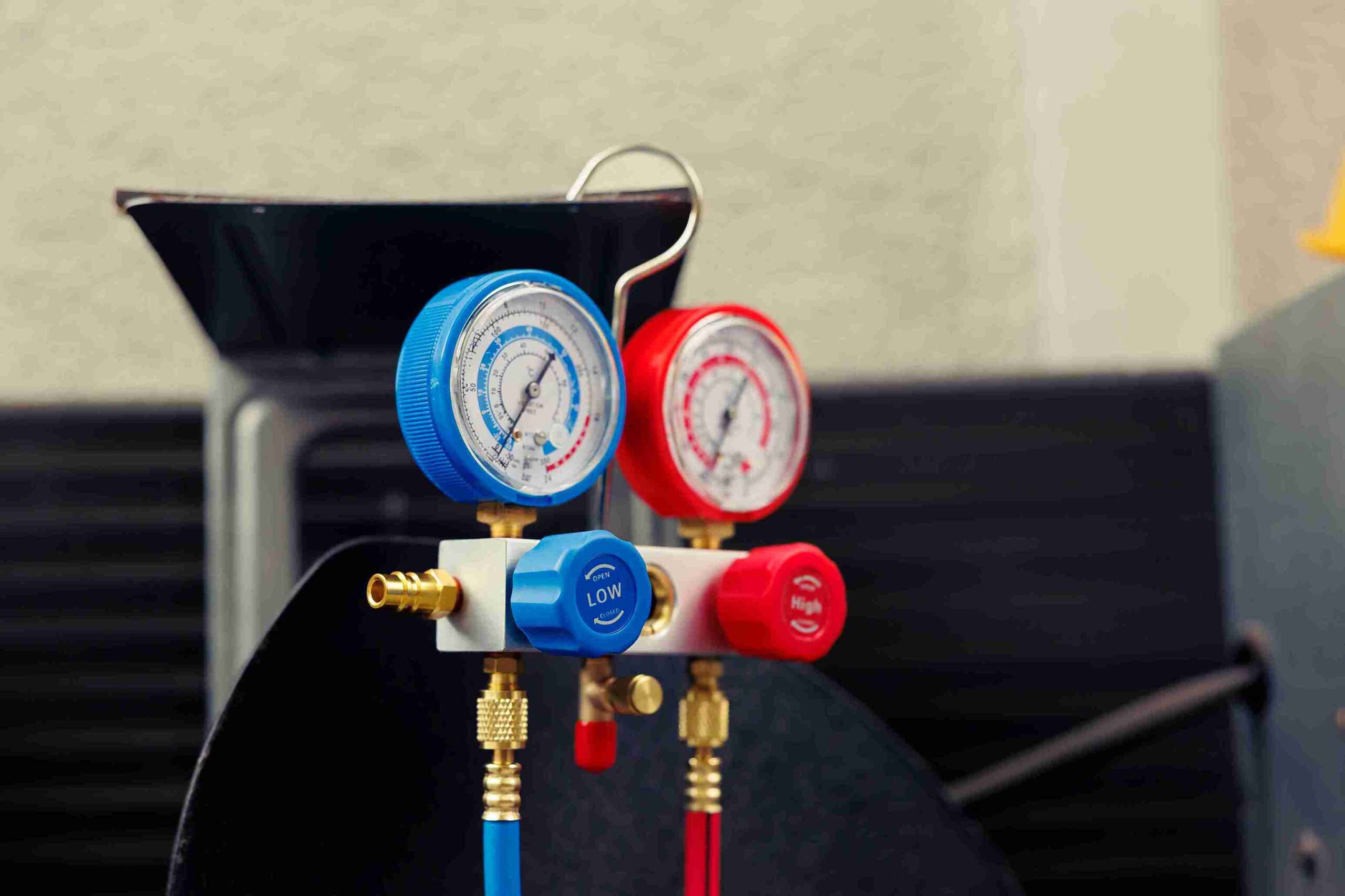

Manifold AC: Fungsi, Jenis, Ciri Kerusakan, dan Cara Perawatannya

Manifold AC merupakan salah satu komponen penting dalam sistem pendingin udara yang berperan dalam proses pengisian dan pengecekan tekanan freon. Di tengah meningkatnya penggunaan AC, baik dalam ruangan maupun kendaraan, keandalan sistem pendingin jadi kebutuhan utama untuk kenyamanan dan efisiensi energi.

Nah, dalam sistem ini, manifold memegang peranan vital sebagai alat diagnostik dan kontrol yang membantu teknisi dalam memantau serta menjaga kinerja pendingin udara sendiri. Pada artikel ini, Pins akan menemukan penjelasan lengkap mulai dari fungsi manifold, jenisnya, hingga cara merawatnya.

Apa Itu Manifold AC?

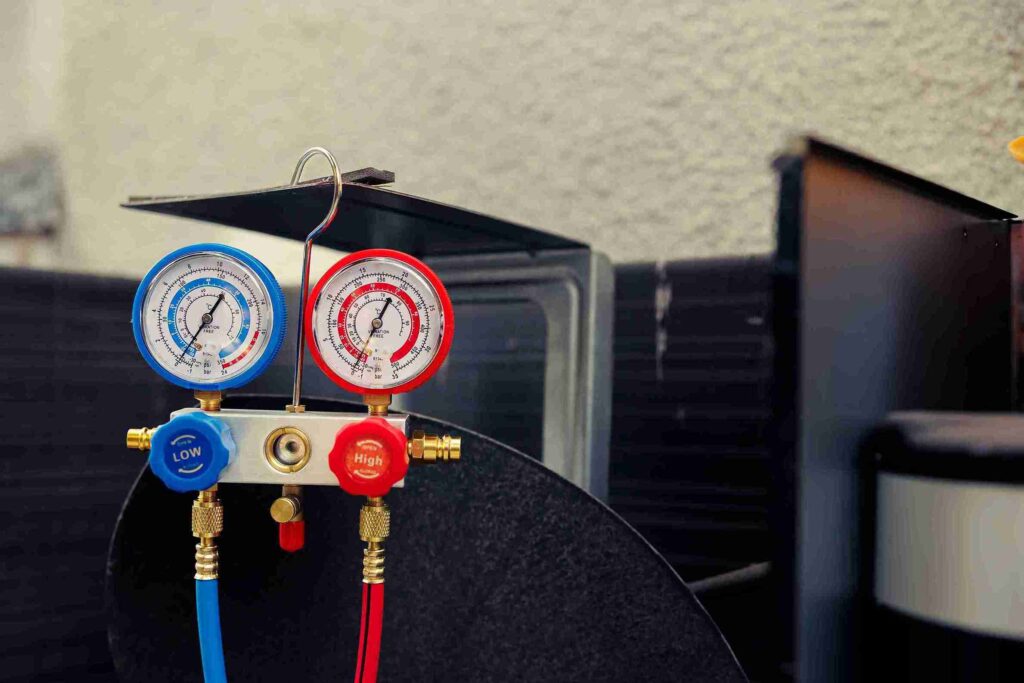

Manifold AC adalah alat penting dalam sistem pendingin udara yang digunakan untuk mengukur dan mengontrol tekanan refrigeran (freon) selama proses pengisian, pemeliharaan, atau perbaikan unit.

Satu set manifold ini umumnya terdiri dari beberapa komponen utama AC, yaitu:

• Valve (katup) yang berfungsi untuk membuka dan menutup aliran refrigeran selama proses pengisian atau pengosongan.
• Gauge (pengukur tekanan) atau disebut manifold gauge set yang biasanya terdiri dari dua buah dan fungsinya membaca tekanan refrigeran pada masing-masing sistem.
• Selang yang terdiri dari tiga buah dan terhubung ke unit untuk menyalurkan atau menarik refrigeran serta menghubungkan ke tabung freon.

Hubungan antara manifold dan proses pengisian serta pengukuran tekanan sangatlah erat. Saat melakukan servis atau pengisian ulang refrigeran, manifold digunakan untuk membaca tekanan aktual dalam sistem, memastikan tidak ada kebocoran, serta menjaga keseimbangan antara tekanan tinggi dan rendah.

Fungsi Manifold AC

Ada beberapa fungsi manifold AC yang penting untuk menunjang proses instalasi, perawatan, hingga perbaikan unit yang jarang diketahui orang dan berikut ini uraiannya:

1. Mengukur tekanan tinggi dan rendah pada sistem AC

Manifold gauge AC digunakan untuk memantau tekanan pada sisi tinggi dan rendah sistem pendingin. Dengan pembacaan tekanan ini, teknisi dapat mengetahui apakah tekanan berada dalam kisaran normal atau terdapat gangguan pada sirkulasi refrigeran.

2. Mengisi atau menarik refrigeran dari sistem AC

Melalui katup dan selang manifold AC, alat ini memungkinkan proses pengisian (charging) maupun pengosongan (vacuuming) refrigeran dari sistem. Hal ini sangat penting saat bongkar pasang AC atau ketika sistem harus dibersihkan dan diisi ulang.

3. Diagnosa kebocoran dan kinerja sistem pendingin

Perbedaan tekanan abnormal yang terdeteksi oleh manifold gauge bisa menjadi indikasi adanya kebocoran atau penyumbatan. Ini membantu teknisi dalam melakukan diagnosa dini terhadap potensi kerusakan sistem pendingin udara.

4. Menjaga kestabilan sistem refrigerasi

Kehadiran dari manifold akan menjaga tekanan dan jumlah refrigeran dalam sistem, sehingga dapat dikontrol secara presisi. Ini penting untuk menjaga performa pendingin udara tetap optimal dan memperpanjang usia komponen pendingin.

Jenis-jenis Manifold AC

Dalam dunia pendingin udara, manifold itu terdiri dari berbagai jenis yang disesuaikan dengan kebutuhan teknis dan jenis sistem yang digunakan. Berikut ini adalah uraian selengkapnya.

1. Berdasarkan Jumlah Gauge

Pertama, manifold dua gauge. Jenis ini adalah yang paling umum digunakan, terdiri dari dua gauge. Satu untuk mengukur tekanan rendah (low pressure/warna biru) dan satu lagi untuk tekanan tinggi (high pressure/warna merah). Cocok untuk penggunaan standar dalam pengecekan dan pengisian refrigeran.

Kedua, manifold tiga gauge. Selain gauge tekanan rendah dan tinggi, manifold ini dilengkapi gauge tambahan untuk mendukung proses vacuum atau refrigerant recovery. Biasanya digunakan oleh teknisi profesional untuk pekerjaan yang lebih kompleks dan presisi, terutama saat pengosongan sistem sebelum pengisian ulang refrigeran.

2. Berdasarkan Tipe Gauge

Pertama, gauge analog. Tipe ini menampilkan tekanan dalam bentuk jarum dan skala angka. Kelebihannya adalah harganya lebih murah, tahan lama, dan tidak membutuhkan baterai. Kekurangannya sendiri kurang akurat dibanding digital, sulit dibaca saat tekanan berubah cepat atau dalam kondisi pencahayaan minim.

Kedua, gauge digital. Tipe ini menampilkan tekanan secara elektronik di layar digital, sering kali dilengkapi fitur tambahan seperti pengukuran suhu atau deteksi refrigeran tertentu. Kelebihannya adalah akurasi tinggi, mudah dibaca, dan cocok untuk pekerjaan profesional. Kekurangannya tentu harga lebih mahal, memerlukan baterai, dan lebih rentan terhadap kerusakan jika jatuh.

3. Berdasarkan Jenis Refrigeran yang Didukung

Manifold pendingin udara juga diklasifikasikan berdasarkan jenis refrigeran yang bisa diukur dan dikelolanya. Setidaknya ada empat jenis yang umum digunakan:

• R22: Umum digunakan pada AC rumah generasi lama dan saat ini mulai dibatasi karena memiliki dampak buruk terhadap lapisan ozon.
• R32, R134a, dan R410a: Jenis refrigeran yang paling umum digunakan dalam sistem AC saat ini, karena efisien, kualitas udaranya baik, dan ramah lingkungan.
• R404A: Digunakan dalam aplikasi khusus seperti pendingin industri, sistem pendingin transportasi, dan sebagainya.

Kapan Harus Mengganti Manifold AC?

Meski manifold pendingin udara tergolong alat yang tahan lama, ada beberapa kondisi yang menandakan bahwa alat ini perlu diganti demi menjaga keselamatan kerja dan keakuratan pengukuran.

• Jika terjadi kebocoran pada selang manifold AC atau katupnya, maka alat tidak lagi bisa digunakan secara optimal dan dapat menyebabkan kehilangan refrigeran secara percuma.
• Jika patah atau rusak fisik pada bagian casing, selang, atau konektor bisa menyebabkan manifold tidak bekerja dengan baik dan akan membahayakan teknisi saat proses pengisian atau pengukuran.
• Jika tidak mampu menahan tekanan tinggi karena sudah lemah terutama dalam sistem modern dengan tipe refrigerannya yang bertekanan tinggi.
• Jika jarum gauge tidak kembali ke posisi nol atau menunjukkan pembacaan yang tidak konsisten, maka alat akurasi telah terganggu dan harus diganti.
• Jika usianya sudah lebih dari 10 tahun, kemampuan manifold bisa berkurang karena aus komponen internal dan material yang sudah tua

Teknisi profesional mungkin lebih memilih untuk mengganti ke manifold digital dari manifold analog karena bisa memberikan hasil yang lebih akurat. Selain itu, ada fitur tambahan dan kerjanya jauh lebih efisien.

Cara Merawat Manifold AC

Supaya manifold pendingin udara bisa tetap awet, akurat, dan dapat digunakan dalam jangka panjang, perawatan rutin sangatlah penting untuk dilakukan Pins. Berikut ini adalah beberapa langkah perawatan yang bisa dilakukan Pins yang tentu tidak kalah penting seperti merawat AC.

1. Pembersihan berkala selang dan valve

Bersihkan selang dan valve dengan udara bertekanan rendah atau cairan pembersih khusus AC setelah digunakan. Hal ini mencegah penumpukan kotoran dan sisa refrigeran yang bisa menyebabkan penyumbatan atau kerusakan pada katup.

2. Penyimpanan di tempat kering dan tidak lembab

Simpan manifold di dalam kotak tertutup atau wadah pelindung, hindari tempat yang lembab atau terkena sinar matahari langsung. Kelembaban berlebih bisa menyebabkan karat pada komponen logam, terutama pada bagian gauge dan konektor.

3. Kalibrasi Gauge

Gauge harus dikalibrasi secara berkala untuk menjaga akurasi pengukuran tekanan. Kalibrasi bisa dilakukan di bengkel servis alat ukur atau dengan alat uji tekanan standar, minimal setiap 6 bulan atau setelah penggunaan intensif.

4. Hindari Penggunaan Berlebihan di Luar Tekanan Maksimum

Selalu perhatikan batas maksimum tekanan yang tercantum pada gauge. Menggunakan manifold pada sistem yang tekanannya melebihi kapasitas alat dapat merusak gauge dan selang secara permanen.

5. Ganti Gasket dan O’Ring

Gasket dan O-ring yang aus atau retak dapat menyebabkan kebocoran refrigeran. Periksa bagian ini secara berkala dan ganti jika sudah mengeras, retak, atau longgar. Gunakan suku cadang asli agar daya tahan tetap optimal.

6. Perawatan Rutin

Lakukan pengecekan manifold minimal satu kali dalam sebulan jika alat digunakan secara reguler. Pengecekan ini mencakup kebersihan, kelengkapan, serta akurasi gauge.

Pins bisa menggunakan layanan servis dan perawatan AC berkala dari Pinhome Home Service agar sistem unit tetap optimal. Melalui aplikasi dan situs Pinhome, Pins bisa memesan jasa servis AC, pengisian freon, hingga cuci AC hanya dengan beberapa klik saja. Bagian terbaiknya, harganya ini ramah di kantong dan teknisi yang datang juga dijamin profesional serta ada garansi jaminan hasil pekerjaan yang memuaskan.

Gunakan kode promo Pinhome supaya Pins bisa mendapatkan harga yang lebih ekonomis lagi mulai dari perawatan, servis, hingga pembelian perlengkapan pendingin udara termasuk manifold. Jangan lupa untuk menggunakan fitur Ups Pinhome juga supaya Pins bisa mendapatkan penawaran terbaik.

Memahami manifold AC secara menyeluruh itu penting, terutama bagi teknisi atau pemilik AC sendiri yang ingin menjaga performa sistem pendingin yang optimal. Dengan tahu fungsi, jenis, dan ciri-ciri kerusakan serta cara merawatnya, Pins bisa melakukan tindakan yang tepat sebelum terjadi masalah besar, karena harga manifold AC itu lumayan merogoh kocek.

Jangan lupa untuk melakukan perawatan menyeluruh pada sistem AC secara rutin agar kinerjanya tetap efisien, hemat energi, dan tahan lama. Dengan penggunaan dan perawatan yang tepat, baik unit maupun manifold bisa jadi alat andalan yang mendukung kenyamanan bagi Pins dalam jangka panjang.
