38 Ukuran Stang Seher Semua Merk Motor dan Cara Mengukurnya

Ukuran stang seher harus tepat dan akurat karena fungsinya untuk menaikan dan menurunkan silinder. Stang seher disebut pula dengan connecting rod yang sering digunakan mekanik balap liar.

Dalam menentukan panjang stang seher ada rumus yang bisa Pins gunakan. Ketahui pula bagaimana cara kerjanya serta kenali komponen stang seher agar mudah mengukur setiap bagiannya.

Baca juga: Ini Dia 10 Motor 4 Silinder Paling Dicari!

Fungsi Stang Seher

Stang seher berguna untuk memperbaiki performa motor dengan mengubah energi lurus pada mesin kendaraan. Fungsi lainnya dari komponen ini adalah mengubah gerak lurus menjadi gerak putar.

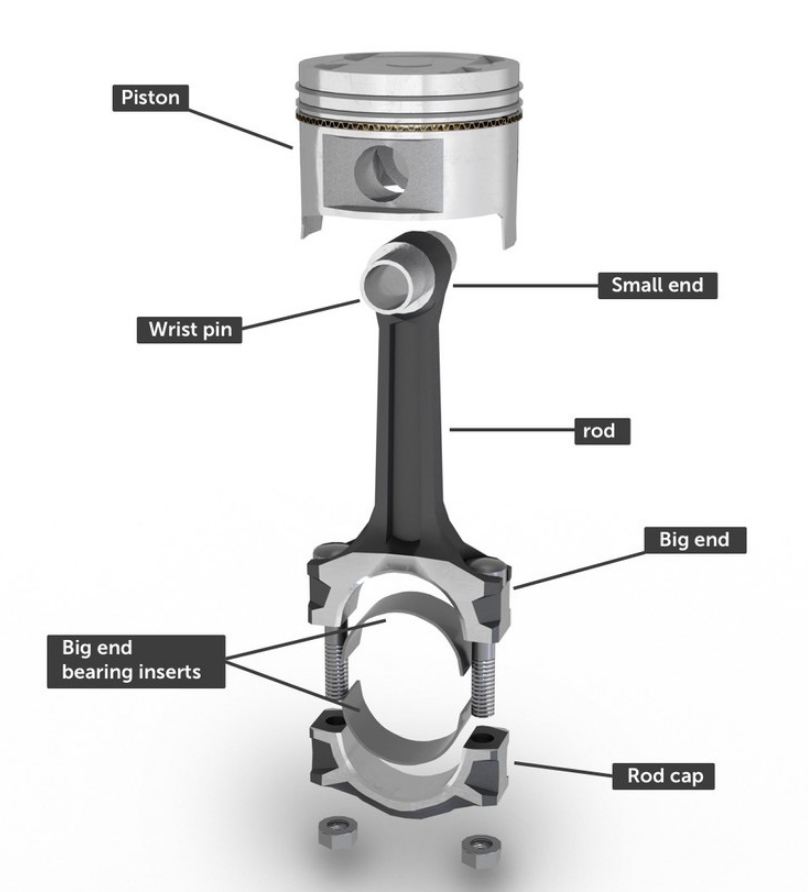

Stang seher juga mampu menghubungkan piston dan kruk As agar menahan terjadinya kompresi. Komponen ini bisa digunakan sebagai tempat penyimpanan oli. Adapun komponen stang seher terbagi dua yakni small end dan big end yang perbedaannya bisa disimak di bawah ini:

• Small end atau biasa dikenal dengan pen seher berada di ujung atas stang seher dengan ukuran sangat kecil. Fungsinya adalah menghubungkan kepala dan batang silinder
• Big end berada di ujung bawah stang seher dengan bentuk lebih besar dibandingkan small end. Pemasangannya berada di bagian engkol atau kruk As

Baca juga:

• Lengkap! Cara Pemasangan Relay Klakson Motor
• Jangan Salah! Ukuran Gir Motor Untuk Tanjakan
• 6 Gejala Komstir Motor Bermasalah & Cara Mengencangkannya

Cara Kerja Stang Seher

Urutan cara kerjanya sendiri mulai dari pembakaran bahan bakar di poros engkol yang terhubung dengan stang seher. Dari proses pembakaran ini dihasilkan energi lurus menjadi energi putar.

Perubahan energi berlangsung selama pembakaran bahan bakar ketika motor dijalankan. Energi selanjutkan diteruskan pada silinder agar mesin motor mampu bergerak.

Batang piston dalam stang seher akan mengubah volume dari silinder mesin. Piston akan bergerak dari titik mati atas ke titik mati bawah selama kendara menyala. Piston bergerak naik turun agar menghasilkan tenaga untuk motor melaju.

Baca juga:

• 6 Fungsi Kunci T Yang Perlu Kamu Ketahui
• Ketahui Lebih Dalam Simbol Kelistrikan Sepeda Motor
• Pengertian, Fungsi & Cara Kerja Common Rail

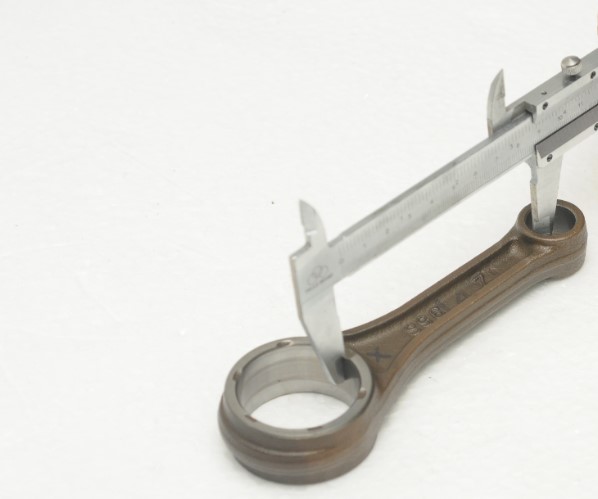

Cara Ukur Panjang Stang Seher

Rumus dalam mengukur panjang stang seher adalah penjumlahan panjang stang terdalam (A), setengah diameter big end /pen bawah (B) dan setengah diameter pen seher (C).

Apabila disederhanakan maka rumus ukuran stang seher adalah L (panjang stang seher) =A+½ B+½ C. Satuan yang digunakan adalah mm dan khusus untuk mesin 2-tak maka pen bawah memiliki dua nilai.

Contohnya saja B = 16/20 bermakna 16 mm untuk bagian pen seher dan 20 diameter lubang pen seher. Nilainya memiliki selisih karena mesin 2-tak mempunyai laher bambu di pen seher.

Rumus di atas akan makin mudah Pins pahami melalui contoh soal yakni motor Kawasaki KZ250 diketahui memiliki panjang stang terdalam 90 mm, pen bawah (17mm) dan pen seher (29mm).

L= 90 +½ (17)+ ½ (29)

   = 90+8.5+14.5

   = 113 mm

Baca juga: Berapa Silinder Motor XMax 250? Ini Dia Penjelasan Lengkapnya!

Standar Stang Seher Berbagai Tipe Motor

Dalam menghitung ukuran stang seher selain bisa diukur secara manual dapat pula Pins simak ukuran stang seher semua motor pada tabel di bawah ini!

Stang Seher Honda

Tipe Motor	Stang Seher (mm)	Pen Seher (mm)	Pen Bawah (mm)
Honda Beat	93	13	25
Honda Vario	93	13	26
Honda Tiger	105.5	15	30
Honda GL 125/ 145	103.5	15	30
Honda CB-100S	103.5	15	30
Honda CB 100	103	14	26
Honda CB 125	91	13	23
Honda Karisma	100	13	25
Honda Legenda	93	13	25
Honda CS 1	91	13	28
Honda Astrea, Star	94	13	25
Honda Prima	94	13	25
Honda Grand, Impresa	94	13	25
Honda C-90	91	15	23
Honda C-70	91.5	13	23

Stang Seher Yamaha

Tipe Motor	Stang Seher (mm)	Pen Seher (mm)	Pen Bawah (mm)
Yamaha Crypton, Vega	92	13	26
Yamaha Jupiter, Jupiter 110	92	13	26
Yamaha Vega ZR	93.5	13	28
Yamaha F1Z			20
Yamaha Mio, Nouvo	93.5	15	28
Yamaha Byson	98	15	28
Yamaha Scorpio	100.5	16	30
Yamaha F1ZR	96	18/14	20
Yamaha RX King	100	20/16	22
Yamaha MX, Vixion	97	14	28
Yamaha RX Z	105	20/16	22
Yamaha 125 Z	110	20/16	22

Stang Seher Suzuki

Tipe Motor	Stang Seher (mm)	Pen Seher (mm)	Pen Bawah (mm)
Suzuki SPIN	97	14	28
Suzuki FU 150	102.5	16	30
Suzuki Shogun	94	14	2
Suzuki Rider, FXR 150	102.5	16	30
Suzuki FD125XS, Shogun	102.7	14	28
Suzuki 125Z	110	16/20	22

Stang Seher Kawasaki

Tipe Motor	Stang Seher (mm)	Pen Seher (mm)	Pen Bawah (mm)
Kawasaki Kaze	100	13	26
Kawasaki Ninja	105	15	25
Kawasaki ZX 130	100.2	13	22
Kawasaki KR 150	104	19	22

Faktor penyebab stang seher rusak biasanya dari kualitas oli motor yang jelek. Memacu motor dengan kecepatan tinggi apalagi hingga sudut kemiringan 300 akan membuat mesin bekerja lebih keras.

Ukuran stang seher yang tidak sesuai juga mengurangi kenyamanan berkendara. Oleh karena itu ketahui tiap komponennya agar ukuran stang seher semua jenis motor akurat atau andalkan tabel perhitungan yang disediakan di atas.
